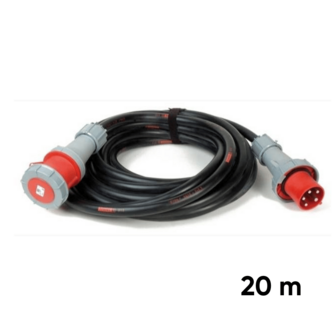

Prolongateur 5G35 – 20M – 125A (3P+N+T) M/F

Le prolongateur électrique 5G35 de 20 mètres est une liaison d'alimentation triphasée professionnelle destinée aux installations électriques de forte puissance. Il est constitué de cinq conducteurs de 35 mm² permettant d'acheminer trois phases, un neutre et un conducteur de protection entre une source électrique et un équipement de distribution compatible. Équipé de connecteurs industriels P17 mâle et femelle de 125 A, il permet de prolonger une alimentation triphasée 400 V sur une distance de 20 mètres. Cette configuration répond aux besoins des prestations événementielles nécessitant l'alimentation de coffrets électriques, de systèmes de sonorisation, d'équipements d'éclairage et d'installations audiovisuelles importantes.

Le prolongateur utilise une connectique industrielle à cinq contacts conforme au standard IEC 60309. Les fiches P17 125 A permettent de réaliser des raccordements adaptés aux infrastructures électriques professionnelles, avec un détrompage mécanique limitant les erreurs de connexion. Le câble de section 5G35 assure le transport de courants élevés tout en contribuant à maîtriser la chute de tension sur la longueur de la liaison. Les câbles souples de type H07RN-F, couramment employés pour ces applications, disposent d'une gaine en élastomère offrant une résistance mécanique adaptée aux installations mobiles. L'intensité admissible du prolongateur complet dépend toutefois de la construction du câble, des connecteurs, des protections et des conditions de pose.

Conçu pour les contraintes des prestations techniques, ce prolongateur facilite la distribution d'énergie entre les points d'alimentation et les coffrets électriques déportés. Sa longueur de 20 mètres permet d'organiser les raccordements sur les scènes, les espaces d'exposition et les installations événementielles temporaires. Son utilisation doit respecter les prescriptions de sécurité électrique, notamment la vérification des protections, des connecteurs, de la continuité de terre et de la chute de tension. Destiné à être manipulé par du personnel compétent, il constitue un équipement essentiel pour les infrastructures électriques de concerts, festivals, spectacles et productions audiovisuelles professionnelles.

Aperçu rapide :

• Type : prolongateur électrique triphasé professionnel
• Longueur : 20 mètres
• Configuration du câble : 5G35
• Nombre de conducteurs : 5
• Section des conducteurs : 35 mm² chacun
• Configuration électrique : 3P+N+T
• Nombre de phases : 3
• Conducteur neutre : 1
• Conducteur de protection : 1
• Connectique : P17 industrielle
• Intensité nominale des connecteurs : 125 A
• Connecteur d'entrée : P17 mâle 125 A – 5 contacts
• Connecteur de sortie : P17 femelle 125 A – 5 contacts
• Tension nominale des connecteurs : 380–415 V AC
• Réseau d'utilisation : 230/400 V triphasé
• Fréquence : 50/60 Hz
• Couleur normalisée des connecteurs : rouge
• Position normalisée de la terre : 6 h
• Norme des connecteurs : IEC / EN 60309
• Puissance apparente théorique à 400 V / 125 A : environ 86,6 kVA
• Câble souple de type H07RN-F : à confirmer sur le matériel
• Tension nominale d'un câble H07RN-F : 450/750 V
• Âmes en cuivre souple sur les versions H07RN-F
• Gaine extérieure en élastomère sur les versions H07RN-F
• Indice de protection des connecteurs : selon le modèle installé
• Intensité admissible réelle : selon le câble et les conditions de pose
• Utilisation pour les coffrets de distribution de forte puissance
• Applications : sonorisation, éclairage, vidéo, scène et infrastructures électriques événementielles
• Utilisation : concerts, festivals, spectacles et événements professionnels
• Marque et référence du câble : à confirmer
• Marque et modèle des connecteurs : à confirmer
• Conditionnement de transport : selon la configuration de location
