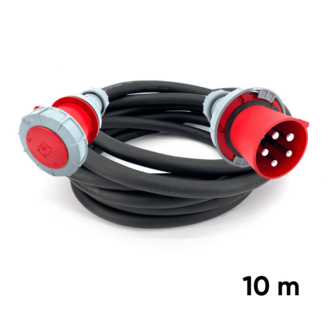

Prolongateur 5G25 – 10M – 125A (3P+N+T) M/F

Le prolongateur électrique 5G25 de 10 mètres est une liaison d'alimentation triphasée professionnelle destinée aux installations de distribution électrique utilisées dans le secteur du spectacle et de l'événementiel. Constitué de cinq conducteurs de 25 mm², il permet d'acheminer les trois phases, le neutre et le conducteur de protection entre une source d'alimentation et un coffret électrique compatible. Ses connecteurs industriels P17 mâle et femelle de calibre 125 A assurent un raccordement adapté aux réseaux triphasés 400 V. Cette configuration convient notamment aux installations de sonorisation, d'éclairage, de vidéo et aux infrastructures scéniques nécessitant une distribution électrique déportée.

Le prolongateur utilise une connectique industrielle à cinq contacts répondant à la norme IEC 60309. Son système de détrompage mécanique et son repérage par couleur permettent d'identifier le type d'alimentation et de limiter les erreurs de raccordement. Les câbles souples de type H07RN-F, couramment utilisés pour cette application, possèdent des conducteurs en cuivre et une gaine extérieure en élastomère adaptée aux environnements professionnels. La section de 25 mm² permet le transport de courants importants, mais l'intensité admissible dépend de la construction du câble, de sa température de fonctionnement, des protections et des conditions de pose. Le calibre de 125 A des connecteurs ne constitue donc pas à lui seul la limite d'utilisation de la liaison complète.

Conçu pour les besoins des prestataires techniques, ce prolongateur de 10 mètres facilite le déploiement des alimentations électriques entre les coffrets, les zones techniques et les points de distribution d'un événement. Sa longueur relativement courte permet de limiter l'encombrement tout en conservant une certaine souplesse d'implantation. Son utilisation nécessite de respecter les prescriptions de sécurité électrique, notamment la protection contre les surintensités, la continuité du conducteur de terre et les conditions de raccordement. Il constitue un équipement adapté aux installations temporaires de concerts, festivals, spectacles et productions audiovisuelles professionnelles.

Aperçu rapide :

• Type : prolongateur électrique triphasé professionnel
• Longueur : 10 mètres
• Configuration du câble : 5G25
• Nombre de conducteurs : 5
• Section des conducteurs : 25 mm² chacun
• Configuration électrique : 3P+N+T
• Nombre de phases : 3
• Neutre : 1 conducteur
• Terre de protection : 1 conducteur
• Connectique : P17 industrielle
• Calibre des connecteurs : 125 A
• Connecteur d'entrée : P17 mâle, 5 contacts
• Connecteur de sortie : P17 femelle, 5 contacts
• Tension nominale des connecteurs : 380–415 V AC
• Réseau d'utilisation : 230/400 V triphasé
• Fréquence : 50/60 Hz
• Couleur normalisée des connecteurs : rouge
• Position du contact de terre : 6 h
• Norme des connecteurs : IEC / EN 60309
• Puissance apparente théorique à 400 V / 125 A : environ 86,6 kVA, sous réserve que la liaison soit dimensionnée pour cette intensité
• Type de câble : à confirmer, H07RN-F couramment utilisé
• Tension nominale du câble H07RN-F : 450/750 V
• Conducteurs : cuivre souple sur les versions H07RN-F
• Gaine : élastomère sur les versions H07RN-F
• Intensité admissible réelle : selon la référence du câble, les protections et les conditions d'installation
• Indice de protection des connecteurs : selon les modèles installés
• Utilisation pour les coffrets de distribution et les équipements électriques professionnels
• Applications : sonorisation, éclairage, vidéo, scène et distribution électrique événementielle
• Marque du câble et des connecteurs : à confirmer
• Conditionnement : selon la configuration de location
