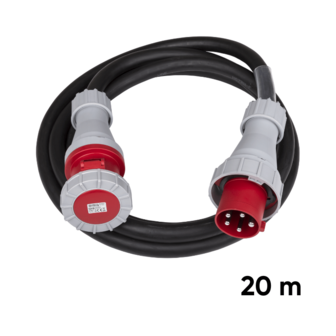

Prolongateur 5G16 – 20M – 63A (3P+N+T) M/F

Le prolongateur électrique 5G16 de 20 mètres est une liaison d'alimentation triphasée professionnelle destinée aux installations techniques du spectacle et de l'événementiel. Composé de cinq conducteurs de 16 mm², il permet d'acheminer trois phases, un neutre et un conducteur de protection entre une source électrique et un coffret de distribution compatible. Équipé de connecteurs industriels P17 mâle et femelle de 63 A, il assure le raccordement des installations fonctionnant sur un réseau triphasé 400 V. Sa longueur de 20 mètres facilite l'alimentation des équipements éloignés des points de distribution, notamment sur les scènes, espaces d'exposition et sites événementiels.

Les connecteurs P17 à cinq contacts répondent à la norme IEC 60309 et disposent d'un détrompage mécanique permettant d'identifier les configurations électriques compatibles. Ce type de prolongateur est couramment réalisé avec un câble souple H07RN-F, composé de conducteurs en cuivre et d'une gaine extérieure en élastomère. Cette conception offre une résistance mécanique adaptée aux manipulations fréquentes et aux installations temporaires. La section de 16 mm² contribue à limiter les pertes électriques, mais la longueur de 20 mètres nécessite de prendre en compte la chute de tension lors du dimensionnement de l'installation. L'intensité admissible dépend également du câble réellement utilisé, des protections électriques et des conditions de pose.

Conçu pour les prestataires techniques, ce prolongateur permet d'organiser la distribution électrique entre les différentes zones d'un événement. Il peut notamment être utilisé pour raccorder des coffrets déportés alimentant les systèmes de sonorisation, les projecteurs d'éclairage et les infrastructures vidéo. Son utilisation exige de vérifier l'état des connecteurs, la continuité du conducteur de protection, le dimensionnement des circuits et les conditions de déploiement. Il constitue une solution adaptée aux raccordements triphasés lors des concerts, festivals, spectacles, conférences et productions audiovisuelles professionnelles.

Aperçu rapide :

• Type : prolongateur électrique triphasé professionnel
• Longueur : 20 mètres
• Configuration du câble : 5G16
• Nombre de conducteurs : 5
• Section des conducteurs : 16 mm² chacun
• Configuration électrique : 3P+N+T
• Nombre de phases : 3
• Conducteur neutre : 1
• Conducteur de protection : 1
• Connectique : P17 industrielle
• Calibre des connecteurs : 63 A
• Connecteur d'entrée : P17 mâle 63 A – 5 contacts
• Connecteur de sortie : P17 femelle 63 A – 5 contacts
• Tension nominale des connecteurs : 380–415 V AC
• Réseau d'utilisation : 230/400 V triphasé
• Fréquence : 50/60 Hz
• Couleur normalisée des connecteurs : rouge
• Position normalisée du contact de terre : 6 h
• Norme des connecteurs : IEC / EN 60309
• Puissance apparente théorique à 400 V / 63 A : environ 43,6 kVA, sous réserve du dimensionnement de l'installation
• Type de câble : H07RN-F couramment utilisé, à confirmer
• Tension nominale d'un câble H07RN-F : 450/750 V
• Conducteurs : cuivre souple sur les versions H07RN-F
• Gaine extérieure : élastomère sur les versions H07RN-F
• Intensité admissible réelle : selon la référence du câble et les conditions de pose
• Indice de protection : selon les connecteurs installés
• Applications : coffrets de distribution, sonorisation, éclairage, vidéo et installations scéniques
• Utilisation : concerts, festivals, spectacles, conférences et événements professionnels
• Marque et référence du câble : à confirmer
• Marque des connecteurs : à confirmer
• Conditionnement : selon la configuration de location
