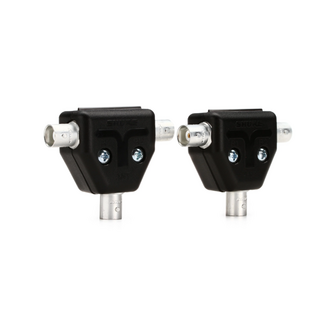

Kit de deux distributeurs d’antennes UA221

Le kit de 2 distributeurs d'antennes Shure UA221 est un ensemble de répartiteurs RF passifs professionnels conçu pour simplifier la distribution des signaux radiofréquence au sein des installations de microphones sans fil. Composé de deux répartiteurs bidirectionnels, il permet de partager une seule paire d'antennes entre deux récepteurs compatibles, réduisant ainsi le nombre d'antennes nécessaires à l'exploitation d'un système HF. Chaque UA221 peut être utilisé pour diviser un signal provenant d'une antenne vers deux entrées de réception, ou pour combiner deux signaux RF vers une seule sortie, sous réserve d'une configuration adaptée. Sa plage de fonctionnement de 10 à 1 000 MHz permet son intégration à de nombreux systèmes UHF professionnels.

Le Shure UA221 dispose de trois connecteurs BNC et d'une impédance nominale de 50 ohms, assurant son raccordement aux câbles coaxiaux et aux antennes compatibles. Sa conception passive ne nécessite aucune alimentation électrique, ce qui facilite sa mise en œuvre dans les régies techniques et les racks de réception HF. Chaque répartiteur présente une isolation entre ports de 20 dB et une perte d'insertion annoncée de 2 dB, à laquelle s'ajoute la perte théorique de 3 dB liée à la division du signal. L'utilisation de deux UA221 permet de répartir les voies d'antennes A et B vers deux récepteurs Diversity, afin de conserver une architecture de réception adaptée aux installations de microphones sans fil.

Conçu pour les applications professionnelles, le kit Shure UA221 bénéficie d'un format compact et d'une construction robuste facilitant son intégration dans les installations fixes ou temporaires. Le kit constructeur comprend deux répartiteurs passifs, quatre câbles coaxiaux de liaison ainsi que des adaptateurs BNC permettant leur raccordement aux équipements compatibles. Les UA221 peuvent être associés à des antennes passives Shure demi-onde ou directionnelles, notamment les modèles UA860SWB, sous réserve de compatibilité en fréquence. Simples à installer et à transporter, ils constituent une solution pratique pour les prestataires de sonorisation, les régisseurs HF, les salles de spectacle et les productions audiovisuelles nécessitant une distribution d'antennes sur un nombre limité de récepteurs.

Aperçu rapide :

• Marque : Shure
• Modèle : UA221
• Type : répartiteur / coupleur d'antennes RF passif
• Quantité : 2 distributeurs UA221
• Fonction : distribution ou combinaison de signaux RF
• Technologie : répartiteur bidirectionnel passif
• Configuration unitaire : 1 entrée / 2 sorties ou 2 entrées / 1 sortie
• Nombre de ports RF par répartiteur : 3
• Connectique : BNC femelle
• Nombre total de ports RF : 6
• Plage de fréquences : 10 à 1 000 MHz
• Impédance nominale : 50 Ω
• Isolation entre ports : 20 dB
• Perte d'insertion : 2 dB
• Perte de division théorique supplémentaire : 3 dB
• Perte de signal indicative par branche : environ 5 dB hors câbles
• Rapport d'ondes stationnaires (VSWR) : inférieur ou égal à 2:1
• Fonctionnement passif, sans amplificateur intégré
• Alimentation externe : non nécessaire
• Passage d'alimentation DC : non sur la version UA221 standard
• Compatible avec les antennes passives Shure adaptées
• Compatible avec les systèmes de réception HF UHF utilisant une connectique et une impédance appropriées
• Partage d'une paire d'antennes entre deux récepteurs Diversity compatibles
• Câblage coaxial recommandé : 50 Ω à faibles pertes
• Format compact pour intégration en régie ou rack
• Dimensions unitaires : 64 × 48 × 22 mm
• Poids unitaire : 45,3 g
• Poids des deux répartiteurs : environ 90,6 g hors accessoires
• Composition constructeur : 2 UA221, 4 câbles coaxiaux, 2 adaptateurs BNC mâle-mâle et 2 adaptateurs traversants BNC
• Applications : concerts, festivals, conférences, spectacles, tournées, plateaux TV et installations HF professionnelles
• Accessoires effectivement fournis à la location : selon le conditionnement du kit
