Contrik | Boitier de distribution – 6 x Terre

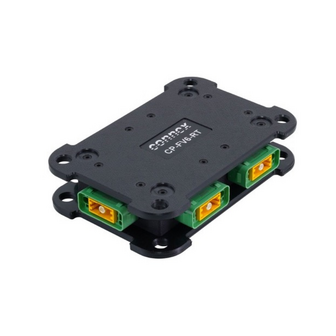

Le Contrik CP-BV6-R est un boîtier de distribution de terre appartenant à la gamme cPot, développée pour les applications professionnelles de mise à la terre et de liaison équipotentielle. Il permet de regrouper et de répartir plusieurs connexions de protection au sein d'une installation électrique temporaire ou semi-permanente. Il est particulièrement adapté aux structures scéniques métalliques, aux installations audiovisuelles et aux équipements techniques nécessitant une continuité électrique entre leurs différentes masses conductrices.

Le boîtier dispose de six connecteurs mâles cPot permettant de raccorder jusqu'à six câbles de liaison équipotentielle équipés de connecteurs femelles compatibles. Ces connexions sont reliées à une barre de terre interne, assurant la continuité électrique entre les différents points du réseau. Les connecteurs disposent d'un mécanisme de verrouillage destiné à maintenir les raccordements pendant l'exploitation. Ce système facilite l'organisation des liaisons équipotentielles et permet de réaliser des installations modulaires, notamment lorsque plusieurs structures métalliques doivent être raccordées à un réseau de protection commun.

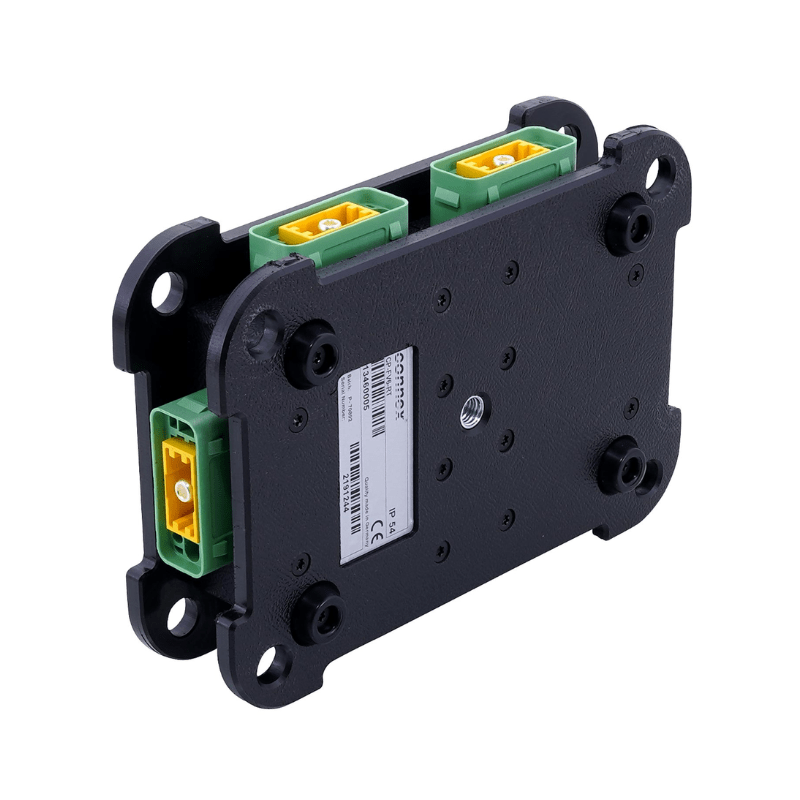

Le CP-BV6-R bénéficie d'un boîtier en matériau EASYLEN, conçu pour résister aux contraintes mécaniques rencontrées sur les installations événementielles. Sa conception intègre des propriétés de résistance au feu conformes à la classification UL94-V2, ainsi qu'un indice de protection IP54 lorsque les connecteurs sont correctement accouplés. Ses dimensions de 220 × 77 × 61 mm facilitent son positionnement au sol ou son intégration à proximité des structures techniques. Il dispose également d'un filetage M10 et de possibilités de fixation permettant l'utilisation d'accessoires de montage compatibles.

Le système cPot est destiné aux installations nécessitant une distribution organisée des liaisons de terre et des connexions équipotentielles. Il peut être utilisé avec les câbles, pinces et accessoires de la gamme Contrik pour raccorder différents éléments métalliques d'une installation scénique. Son utilisation doit respecter les règles de sécurité électrique, les sections de conducteurs adaptées et les prescriptions applicables aux installations temporaires. Il constitue une solution adaptée aux concerts, festivals, salons, spectacles et événements professionnels.

Aperçu rapide

• Marque : Contrik

• Référence constructeur : CP-BV6-R

• Référence commerciale : 1027377

• Gamme : cPot

• Type : boîtier de distribution de terre

• Fonction : mise à la terre et liaison équipotentielle

• Nombre de connexions : 6

• Connectique : 6 connecteurs mâles cPot

• Raccordement : câbles cPot avec connecteurs femelles compatibles

• Distribution : barre de terre interne

• Verrouillage : système mécanique à encliquetage

• Matériau du boîtier : EASYLEN

• Résistance au feu : UL94-V2

• Indice de protection : IP54, connecteurs accouplés

• Résistance mécanique : boîtier renforcé pour applications professionnelles

• Température d'utilisation : -40 °C à +50 °C

• Durabilité des connecteurs : plus de 500 cycles de connexion

• Fixation : filetage M10 et accessoires de montage compatibles

• Visserie : acier inoxydable

• Dimensions (L × l × H) : 220 × 77 × 61 mm

• Couleur : noir

• Installation : mobile ou semi-permanente

• Compatibilité : câbles et accessoires de liaison équipotentielle Contrik cPot

• Applications : distribution de terre, liaison équipotentielle des structures métalliques et installations scéniques

• Utilisation : concerts, festivals, spectacles, salons et événements professionnels
